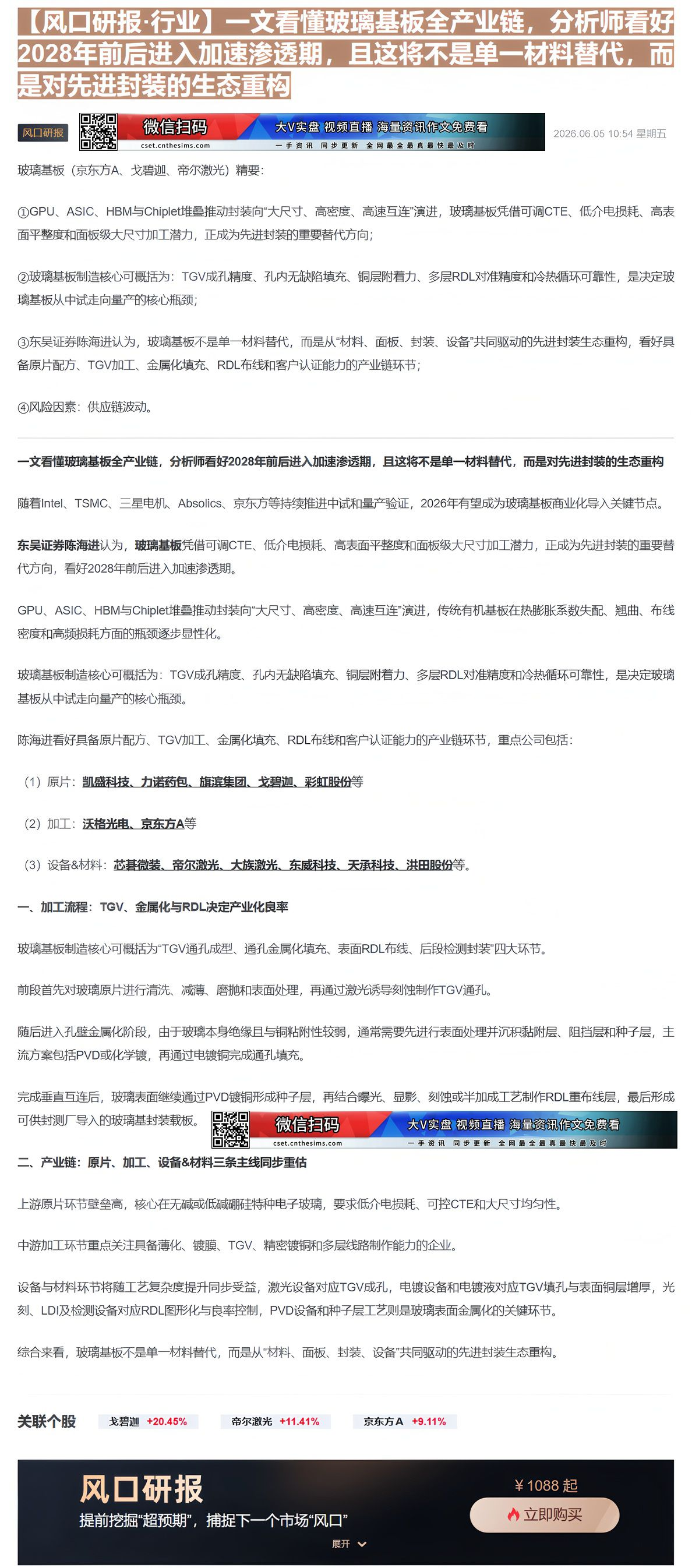

财联VIP专栏【风口研报·行业】一文看懂玻璃基板全产业链,分析师看好2028年前后进入加速渗透期,且这将不是单一材料......
AI Report
AI 简报
好的,这是根据您提供的原文生成的中文Markdown简报。
核心结论
玻璃基板凭借其可调热膨胀系数、低介电损耗、高表面平整度及面板级大尺寸加工潜力,正成为先进封装领域的重要替代方向。这并非单一材料替换,而是由“材料、面板、封装、设备”共同驱动的先进封装生态重构。预计在2028年前后,玻璃基板将进入加速渗透期。
关键信息
- 技术驱动:GPU、ASIC、HBM与Chiplet堆叠技术推动封装向“大尺寸、高密度、高速互连”演进,传统有机基板在热膨胀系数、翘曲、布线密度和高频损耗方面的瓶颈日益显著,为玻璃基板提供了替代机会。
- 制造瓶颈:玻璃基板制造的核心难点在于“TGV成孔精度、孔内无缺陷填充、铜层附着力、多层RDL对准精度和冷热循环可靠性”,这些是决定其从中试走向量产的关键。
- 发展节点:随着Intel、TSMC、三星电机、京东方等企业持续推进中试和量产验证,2026年被视为玻璃基板商业化导入的关键节点。
- 产业链环节:玻璃基板的产业链条主要分为三条主线:
- 上游原片:壁垒高,核心在于低介电损耗、可控CTE的大尺寸无碱或低碱硼硅特种电子玻璃。
- 中游加工:关注具备薄化、镀膜、TGV、精密镀铜和多层线路制作能力的企业。
- 设备与材料:随工艺复杂度提升同步受益,涉及激光设备(TGV成孔)、电镀设备与液(填孔与铜层增厚)、光刻/LDI/检测设备(RDL图形化与良率控制)以及PVD设备与种子层工艺。
潜在影响
玻璃基板的产业化将不仅是材料端的革新,更是对整个先进封装生态的重构。它将推动产业链从传统的有机基板向玻璃基板进行系统性升级,从而带动上游原片、中游加工及设备材料等多个环节的价值重估和投资机会。
关注要点
- 核心工艺突破:持续跟踪TGV(玻璃通孔)成孔精度、金属化填充及RDL(重布线层)布线技术的良率提升情况。
- 产业链核心环节:重点关注具备原片配方与生产能力、TGV加工能力、金属化填充与RDL布线能力,并获得客户认证的企业。
- 关键时间节点:关注2026年商业化导入的进展,以及2028年前后加速渗透期的到来。
关联个股
- 戈碧迦 (+20.45%)
- 帝尔激光 (+11.41%)
- 京东方A (+9.11%)
(注:原文中还提及了其他产业链相关公司,包括原片类的凯盛科技、力诺药包、旗滨集团、彩虹股份;加工类的沃格光电;以及设备材料类的芯碁微装、大族激光、东威科技、天承科技、洪田股份等。)
Content
正文
2028年前后进入加速渗透期,且这将不是单一材料替代,而
是对先进封装的生态重构
风口研报

回回
大V实盘 视频直播 海量资讯作文免费看
手资讯 同步更新 全网最全最真最快最及时
2026.06.05 10:54 星期五
玻璃基板(京东方A、戈碧迦、帝尔激光)精要:
①GPU、ASIC、HBM与Chiplet堆叠推动封装向“大尺寸、高密度、高速互连”演进,玻璃基板凭借可调CTE、低介电损耗、高表面平整度和面板级大尺寸加工潜力,正成为先进封装的重要替代方向;
②玻璃基板制造核心可概括为:TGV成孔精度、孔内无缺陷填充、铜层附着力、多层RDL对准精度和冷热循环可靠性,是决定玻璃基板从中试走向量产的核心瓶颈;
③东吴证券陈海进认为,玻璃基板不是单一材料替代,而是从“材料、面板、封装、设备”共同驱动的先进封装生态重构,看好具备原片配方、TGV加工、金属化填充、RDL布线和客户认证能力的产业链环节;
④风险因素:供应链波动。
一文看懂玻璃基板全产业链,分析师看好2028年前后进入加速渗透期,且这将不是单一材料替代,而是对先进封装的生态重构
随着Intel、TSMC、三星电机、Absolics、京东方等持续推进中试和量产验证,2026年有望成为玻璃基板商业化导入关键节点。
东吴证券陈海进认为,玻璃基板凭借可调CTE、低介电损耗、高表面平整度和面板级大尺寸加工潜力,正成为先进封装的重要替代方向,看好2028年前后进入加速渗透期。
GPU、ASIC、HBM与Chiplet堆叠推动封装向“大尺寸、高密度、高速互连”演进,传统有机基板在热膨胀系数失配、翘曲、布线密度和高频损耗方面的瓶颈逐步显性化。
玻璃基板制造核心可概括为:TGV成孔精度、孔内无缺陷填充、铜层附着力、多层RDL对准精度和冷热循环可靠性,是决定玻璃基板从中试走向量产的核心瓶颈。
陈海进看好具备原片配方、TGV加工、金属化填充、RDL布线和客户认证能力的产业链环节,重点公司包括:
(1) 原片:凯盛科技、力诺药包、旗滨集团、戈碧迦、彩虹股份等
(2) 加工:沃格光电、京东方A等
(3) 设备&材料:芯碁微装、帝尔激光、大族激光、东威科技、天承科技、洪田股份等。
一、加工流程:TGV、金属化与RDL决定产业化良率
玻璃基板制造核心可概括为“TGV通孔成型、通孔金属化填充、表面RDL布线、后段检测封装”四大环节。
前段首先对玻璃原片进行清洗、减薄、磨抛和表面处理,再通过激光诱导刻蚀制作TGV通孔。
随后进入孔壁金属化阶段,由于玻璃本身绝缘且与铜粘附性较弱,通常需要先进行表面处理并沉积黏附层、阻挡层和种子层,主流方案包括PVD或化学镀,再通过电镀铜完成通孔填充。
完成垂直互连后,玻璃表面继续通过PVD镀铜形成种子层,再结合曝光、显影、刻蚀或半加成工艺制作RDL重布线层,最后形成
可供封测厂导入的玻璃基封装载板。

器

微信扫码
手资讯 同步更新 全网最全最真最快最及时
二、产业链:原片、加工、设备&材料三条主线同步重估
上游原片环节壁垒高,核心在无碱或低碱硼硅特种电子玻璃,要求低介电损耗、可控CTE和大尺寸均匀性。
中游加工环节重点关注具备薄化、镀膜、TGV、精密镀铜和多层线路制作能力的企业。
设备与材料环节将随工艺复杂度提升同步受益,激光设备对应TGV成孔,电镀设备和电镀液对应TGV填孔与表面铜层增厚,光刻、LDI及检测设备对应RDL图形化与良率控制,PVD设备和种子层工艺则是玻璃表面金属化的关键环节。
综合来看,玻璃基板不是单一材料替代,而是从“材料、面板、封装、设备”共同驱动的先进封装生态重构。
